◇「第24回 インターフェックス ジャパン」視察_2022.07.15

会場： 東京ビッグサイト 西・南展示場
主催： RX Japan 株式会社（旧社名：リード エグジビション ジャパン）
開催規模： 900社（インターフェックス、同時開催含む）
同時開催：バイオ医薬EXPO / 再生医療EXPO 他2展
開催期間：2022年7月 13日(水)～15日(金)

◇視察目的：
三品産業(食品・医薬品・化粧品)の内、本展は医薬品および化粧品製造に関連した製造技術から「自動化・省人化」、「生産DX / IT」、「原料加工」、「膜処理」、「医薬・化粧品 包装」を中心に最新技術動向を入手する目的で視察した。

◇全般的な展示内容：
　インターフェックス ジャパンは、それぞれ専門分野に特化した7つのエリアで構成されており同時開催展示ゾーン全体で約900社、医薬品・化粧品の研究開発、製造に関わるあらゆる製品・サービスが一堂に出展する日本最大の専門技術展である。東京ビッグサイト開催の本展は、年2回の内の関東圏(東京)としての開催である。関西圏(大阪)での開催は既に3月に開催している。

◇注目したメーカーの製品・システムについて紹介する。

A【自動化・省力化】

1. 六菱ゴム株式会社 https://www.mutsubishi.co.jp/
➢ 注目製品：Band Less Air Tight System 「BLAT Type -Ⅰ」
　従来の汎用的な円筒ステンレス容器(以下、小型缶とする)では鋼製クランプバンド式で密封・開放を作業者が手動で操作を行う必要があり自動化が難しかったが、注目したBLATはバンドレス機密容器システムを可能とする独自のHEXAチューブ(材質：シリコンゴム)を採用した小型缶である。

　HAXAチューブとは屈伸部を設けた中空ゴム製のチューブシールでチューブ内の流体操作(真空・常圧)でシール自体が収縮、拡径できる構造となっていることが特徴である。チューブ内が常圧時、シールの緊迫力で小型缶を完全密閉する。BLAT Type-Ⅰはステンレス製の蓋にシリコンゴムを装着したタイプである。

2. 日揮株式会社 https://www.jgc.com/
➢ 注目製品：SMART Kangaroo (SMAll container & RoboT Kangaroo)
　SMART Kangarooは次世代全自動固形製剤工場向けに開発されたシステムである。

3. ストーブリ株式会社
https://www.staubli.com/jp/en/robotics/industries/pharma-healthcare.html
➢ 注目製品1：無菌環境ロボットTX2-6軸ロボット
　医薬品製造用途に適した高い清浄度を持つコンパクト6軸ロボットを使った薬品診断のデモアプリケーションを展示していた。

サニタリ性に優れると同時に死角の少ない動作範囲と高い動的性能をもち、無菌環境、グレードの高い環境でのロボット自動化システムで自動バイアル処理での活用について説明を受けた。ロボットハンド部分は作業用途ごとに自動で着脱ができるようにハンドツールチェンジャが設置されていた。
➢ 注目製品2：RPTシリーズ (ヘルールワンタッチカップリング)
　ヘルール継手に対応したワンタッチカップリングが紹介されていた。従来のヘルール継手の接続固定にはヘルールクランプバンドが用いられていたがワンアクションで接続が可能なカプラー式カップリングで、内部にOリングが装着されていて着脱が容易な構造になっていた。

4. イノテック株式会社 https://www.innotech.co.jp/
➢ 注目製品：容器自動投入ロボットソリューション ( OSARO社 米国 )
　ボトル、キャップ、ノズル等の容器を機械装置へ自動投入するロボットソリューションをデモ展示していた。充填機、自動ラベラー、検査機器などへ連続した投入が可能な最適なシステムの提案を得意としていると説明を受けた。ロボットピッキングにはAIビジョンを搭載してタクトタイムは約0.5秒以下、10点同時に対応できるとアピールしていた。

5. 川崎重工業株式会社 https://kawasakirobotics.com/jp/

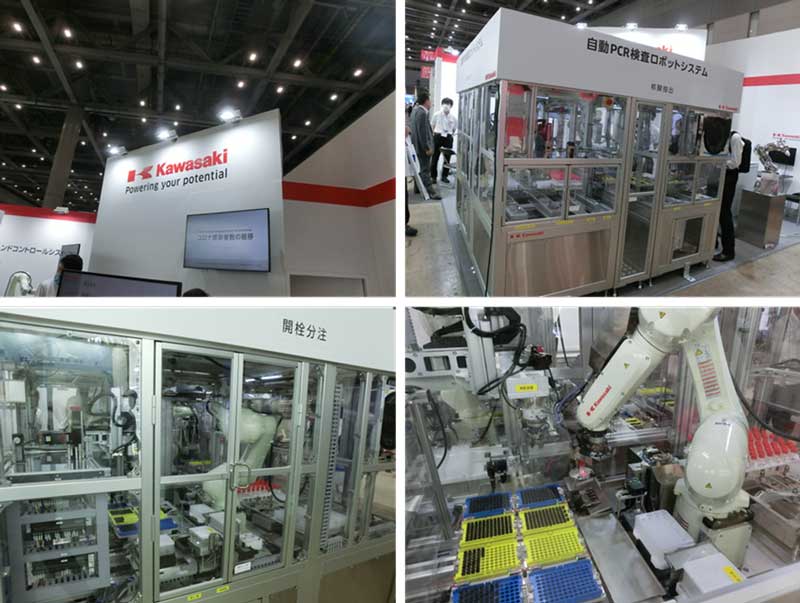

➢ 注目製品1：自動PCR検査ロボットシステム
　PCR検査サービス事業で使用されている自動PCR検査ロボットシステムが展示されていた。人手に頼らざるをえない検体の採取を除いたPCR検査の全工程を自動で行う。ロボットを使った全自動PCR検査システムは世界的にも珍しい。

　検体が入った容器をベルトコンベヤーでコンテナに送り込むと、核酸抽出や試薬調整、PCRなど一連の工程を無人でこなす。約80分で感染の有無を判定する。従来、医薬業界向けにロボットを製造・納入しているが、感染症の検査受託サービスにも販路を拡大していくと説明を受けた。

6. 株式会社キット https://www.kit-coltd.co.jp/
➢ 注目製品：自動洗浄システム (タンク内洗浄ノズル)
　洗浄液の水圧のみで駆動し2次元または3次元回転で高圧噴射させてタンク内を自動で洗浄するシステムを、スケルトンタンクを用いたデモ機で紹介していた。

　またホースで吊り下げた状態でもぶれずに安定した回転をし、緻密な軌跡を描き全方位への噴射ができるとアピールしていた。 生産現場の大型タンクや内部の形状が複雑な容器、溶剤噴射が必要な洗浄など、各条件に合わせ圧力、流量に調整して納入すると説明を受けた。

B【生産DX / IT】

1. SMC株式会社 https://www.smcworld.com
➢ 注目製品：無線システム
　FA環境における通信の安定性を実現し、複数台の無線ベースが同じ通信エリア内に存在しても、それぞれの無線ベースユニットにペアリングされたリモートユニットと通信を可能にした無線システムを紹介していた。

C【原料加工】

1. 株式会社奈良機械製作所 https://www.nara-m.co.jp/index.html
➢ 注目製品：チャージポイント (CP)
　高活性粉体を安全に移送するためのスプリット型バタフライバルブが展示されていた。
概要と原理と装置の特徴を次のように紹介している。
【概要と原理】
(1) チャージポイントはアクティブとパッシブの２つのユニットで構成された、１枚のディスクを２分割するスプリット型バタフライバルブ
(2) 高活性物質を封じ込めた状態で移送等、各種プロセス機器への供給・排出が可能
【装置の特徴】
(1) 粉塵排気システムを使用することで、OEB5の封じ込めが可能
(2) パッシブバルブは、操作員がタンク等を接続して運搬することを想定し、アクティブバルブよりも軽量
(3) ディスク周辺の樹脂パーツ点数を極力少なくすることにより、摩耗によるコンタミネーションが少なく、ランニングコストも軽減
(4) 耐圧型、自動開閉操作に対応した機種をラインナップし、様々なロケーションに適用可能
(5) 構造がシンプルなためメンテナンスが容易、特にディスクをシールするシート部分は簡単に取り外し・取り付けが可能
となっていた。

2. 株式会社ユーロテクノ http://www.euro-techno.com
➢ 注目製品：封じ込めバルブBuck ACバルブ（GEAファーマ社）
　日本初出展の高活性医薬品製造向け「Buck AC バルブ」を紹介していた。 革新的なシール材（FFKM)の採用により、従来使用が不可であった原薬（API)やアルコールベース溶媒にも使用が可能になっている。
　特長は次の4つがあげられる。
(1) 封じ込めレベル：1μg/m³ STTWA, 0.1μg/m³ (バキューム排出機能付）
(2) 使用温度：最高150 ℃
(3) 定格圧力：バルブ開で2.5 bar、閉で6 bar
(4) ボディーシール：従来のBuck MCバルブのシールを大幅に小型化、大きさ1/10、80 ％軽量化、耐久性、耐擦傷性にも優れている
と紹介されていた。

D【膜処理】

1. 旭化成株式会社 https://www.kakoki.co.jp/
➢ 注目製品1：非加熱・非加圧濃縮システム
　正浸透法、膜蒸留法を活用した新規膜システムとして紹介していた。一例として、非加熱・非加圧で溶液を高度濃縮できるという特徴がある。出展社セミナーでは、医薬品原料は熱に弱いものが多く、その製造プロセスにおいて凍結乾燥の負荷が増える傾向にあり、濃縮システムでは、医薬品原料液を非加熱・非加圧で濃縮できるので、熱に弱い医薬品原料液の濃縮用途として活用できる可能性について説明していた。凍結乾燥プロセスの負荷を低減することで、生産性を向上し、省エネルギーな製造プロセスを提供できると説明を受けた。

➢ 注目製品2：マイクローザMF/UF中空糸膜モジュール
　マイクローザのAPシリーズ、U/Pシリーズ、SPシリーズは、医薬品の製造工程に不可欠な安全性、耐熱性、耐薬品性に優れたモジュールであり、有害物質だけでなくバイオレベルの微粒子除去を可能とし、原材料工程や、酵素濃縮、抗生物質精製、注射用水や無菌水の製造などで、幅広く利用されている。

2. 野村マイクロ・サイエンス株式会社 https://www.nomura-nms.co.jp/
➢ 注目製品1：膜式WFI製造装置
　「脱イオン水（UF水）を原水として、分画分子量6,000の超ろ過膜を用い注射用水を製造する装置をパネル紹介していた。常時80℃循環運転、および超ろ過膜、装置全体の蒸気滅菌が可能でSDGｓに貢献する低CO₂消費量の設備となっていた。

➢ 注目製品2：高効率逆浸透膜装置　HERO
　HEROとは逆浸透装置（RO装置）をHigh pH（高アルカリ）側で運転することにより、数々の特徴を得ている。従来のRO装置の欠点をすべて解消した上で、さらにイオン交換装置（２Ｂ３Ｔ等）の利点を取り込んだハイブリッドシステムをパネル紹介していた。

E【医薬・化粧品 包装】

1. 株式会社ウイスト https://www.wist.co.jp/
➢ 注目製品1：リニアシャトル搬送式パウチ／スパウトパウチ兼用自動充填装置「WPS-2LS」
　包装容器のパウチとスパウトパウチ両方に対応した兼用充填装置をデモ展示していた。

搬送方式はリニアシャトルを用いて容器供給を多関節ロボットと組み合わせてコンパクトに構成されている。ボトル容器にも対応可能で形状が単品の場合は専用のアタッチメント(袴)で搬送し、多品種で複数の場合は容器外径に追従する可変式のアタッチメントもセットできると説明を受けた。
　特徴は次の7つがあげられている。
(1) パウチ充填シーラーとスパウトパウチ充填キャッパー兼用機
(2) サークルベースマシンに作業時間とステーション数を任意に設定できるのでコンパクト
(3) シャトルのペア運用でチォックアームの製品巾、開口ストロークはデジタル設定で記憶
(4) 完璧な液面追従充填により高速充填で高能力
(5) パウチ搬送制振制御により高速搬送でもパウチが振られず、液面が波立たない
(6) パウチシールは条件設定が極めて簡単なベルト式シーラーを搭載
(7) 充填、キャッピングは定評のあるWISTユニットで汎用性が高く高精度
としている。
このリニアの搬送システムを包装工程や他のことでも応用して運用を劇的にかえられるような貢献をしていきたいと強調していた。
注目製品2：具材、お惣菜、野菜向け充填装置「KPS-100」
液体充填機では供給できない具材、お惣菜、野菜などの充填を可能にした専用機。鮭フレーク、イクラ、パスタなどの用途向けに開発された装置で、次の5つの特徴があげられている。

2.株式会社フクダ https://www.fukuda-jp.com/msp/
➢ 注目製品：包装容器エアリークテスト装置「MSQ-2002」
　バイアル全数検査装置としてMSQ-2002をデモ展示していた。対象バイアルはISO 30R以下、処理能力は100個/分、検査規格は外径10μm、測定方式密封チャンバー法/圧力変化漏れ試験法。装置内の流れは、前工程から搬送されたバイアルを1本ずつ計測部分へ供給し、上部に設置されているチャンバーへ投入され密封後、チャンバー内を加圧または減圧して内部の圧力変化を測定し、漏れを検出する。その結果を基に良品・不良品に分類されて良品は次工程に搬送され、不良品はライン外へ排出される。
　包装容器の完全性試験（CCIT）対応して包装工程の漏れ試験を完全自動化し、包装不良を排除できる装置である。
